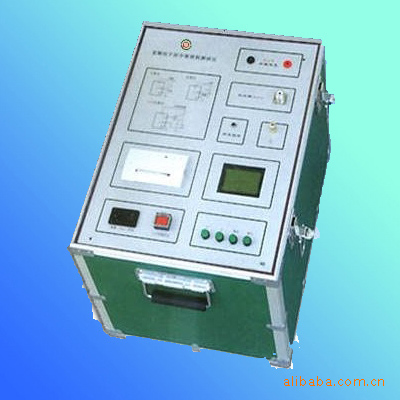

全自动油介质损耗测试仪|智能油介质损耗测试仪厂家按照电力行业标准《电力设备预防性实验规程》的要求，变压器以及其它电力设备中的绝缘油需要定期进行介质损耗值的测量，以确定其绝缘性的好坏。为此，本公司根据国内外同类产品的情况，参考国外同行的先进技术，组成了一支技术力量雄厚的攻关小组，终于研制出新一代、全自动、一体化结构设计的YJS-2RX型油介质损耗专用的测试电桥，以满足广大用户的更高要求。
二、全自动油介质损耗测试仪|智能油介质损耗测试仪厂家特点
1. 采用微型单片机技术。测量、控温相对独立，自动化数据处理。
2. 一体化结构设计，体积小，重量轻。
3. 先进的测控技术，测量精度高，控温准确。
4. 汉字液晶显示，操作极其简便，测量结果自动打印。
5. 大口径油杯，清洗方便。
三、全自动油介质损耗测试仪|智能油介质损耗测试仪原理
仪器采用矢量电流的相位分析方法，两路信号对称采样，通过测试通道与标准信号的相位比较，得出二者之间的相位差，从而算出测试油样的介质损耗值。
四、全自动油介质损耗测试仪|智能油介质损耗测试仪技术指标
测量范围 电容：0～200Pf
介损：0～100%
测量精度 电容：±（0.5%+1Pf）
介损：±（0.5%+0.0001）
分 辨 率 电容：0.01Pf
介损：0.00001
测量电压 1500V 2000V
控温范围 常温～199℃
控温精度 ±（0.5%+0.1℃）
重 量 14kg
工作电压 AC220V±10%
使用环境 湿度 <80%
温度 0～40℃
五、全自动油介质损耗测试仪|智能油介质损耗测试仪操作方法
1. 将清洗干净（清洗方法见附录二）的油杯注入需测试的绝缘油，放到加热盘上，用专用电缆将油杯低压电极与采样插线孔连接。如图一所示：（顶视）
图一
2. 打开电源，观察仪器显示是否正常。温控部分显示如图三，测量部分应显示如图二所示:
图二
图二
3．检查无误后，按温控部分“停止/运行”键开始加热，加热指示灯应该开始闪烁。
图三
4. 等温度升高到90℃时，稍候片刻（2～4分钟），按“测量”键，屏幕显示“请稍候……”，如图四所示：
图四
5. 20秒钟后显示结果并自动打印。如图五所示：
图五
6.全自动油介质损耗测试仪|智能油介质损耗测试仪温度可以随意设置，默认值是90℃。测量电压可按“选择”键在1500V和2000V二者之间循环切换，默认值是2000V。
六、全自动油介质损耗测试仪|智能油介质损耗测试仪注意事项
1.仪器可靠接地。
2.仪器在测试过程中，禁止触摸油杯及加热部分，禁止插拔电缆，以防电击。
3.加热部分禁止不加油空烧。
4.禁止在灰尘过重的场地使用。
5.必须使用相同规格的保险管，禁止使用规格过高的保险管或用导线直接短接。
6.仪器小心轻放，请勿倒置。
七、全自动油介质损耗测试仪|智能油介质损耗测试仪随机配置
油杯 1套
电源线 1根
测试电缆 1根
使用说明书 1本
全自动油介质损耗测试仪|智能油介质损耗测试仪打印纸卷 2卷
保险管 2个（5A）
二、 安装方法
清洗后的零部件绝对禁止用手直接接触，安装时必须戴好丝绸类手套，安装时所用的绝缘柱必须是一套内的，切忌两套混用。然后按照下列步骤进行安装本测量电极。
1. 仔细地将绝缘柱插入测量电极低压端上，绝缘柱上开槽处应朝内侧。
2. 将紧固螺帽拧入测量电极低压端上，压紧绝缘柱，检查绝缘柱是否均匀压紧。安装好后放在干净处待用。
3. 在屏蔽极上按上述“1”，将绝缘柱插入，并把紧固螺帽拧紧在屏蔽极上，同时检查绝缘柱是否均匀压紧。
4. 将测量极安装体上的定位标记孔对准后推入，轻轻地顺时针转动锁紧电极。
5. 将上述安装好的测量极安装体，按定位标记孔再与测量极高压端（油槽）上的定位标记孔对准后放入高压极内轻轻地顺时针转动并锁紧电极，应避免用强力以损伤绝缘柱及测量电极。
6. 将高压极（油槽）上的定位标记孔与加热器上的定位孔对齐，此时可将整个测量电极对准导向柱轻轻地放入加热器中。
三、 注油方法
将整个测量电极从高压极（油槽）上取出，放入滴油杯中，把被测试的绝缘油样品，用干净的量杯量取40毫升左右，缓慢地将油样注入杯体中，注意避免出现气泡及倒入的油样太多。小心地把测量电极放进杯中，并轻轻地按油杯上所指示的方向锁紧，放入加热器中
